平均电流控制，两相正弦电流驱动输出；
供电电压可达80VDC；
输出电流峰值可达4.5A(均值3.2Ａ)；
静止时电流自动减半；
可驱动4,6,8线两相、四相步进电机；
高速光耦隔离信号输入，脉冲响应频率最高可达300KHZ；
抗高频干扰能力强；
输出电流1.5A~4.5Ａ；
输出电流设定方便；

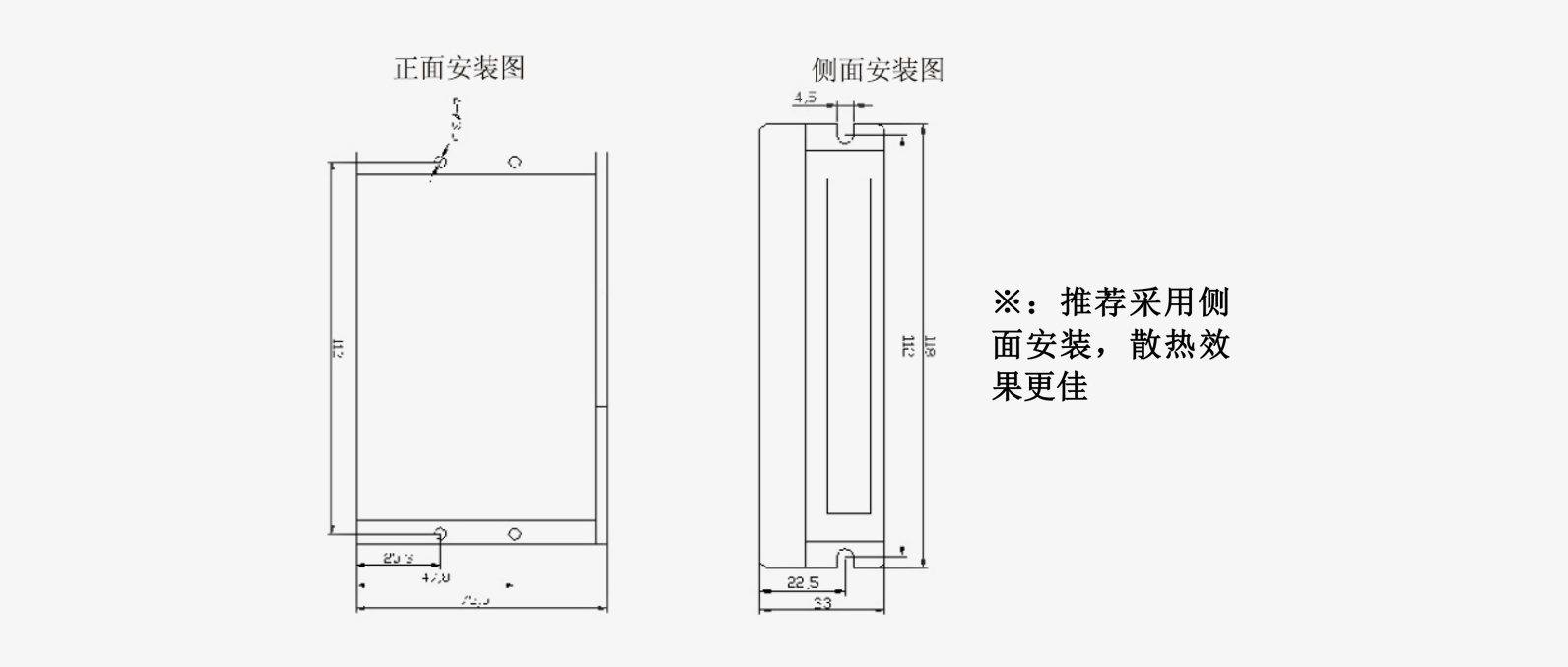

小巧精美外形尺寸（118*75.5*33mm）；
细分精度２,４,８,16, 32, 64, 128, 256, 5, 10, 25, 50, 100, 125, 250 细分；
有过压、欠压、过流、相间短路保护功能
产品说明下载1、输入电压极高，大大提高步进电机最高速度，大大提高步进电机启停频率，特别适用于桌面型贴片机、剥线机等需要电机高速运动、高速频繁启停的场合；
2、2011年底投放市场，累计10年市场验证，设计缺陷、小毛病都完全优化；
3、截止2020年累计出货量超过10万台，所有元器件经过长期大数量基数的筛选，所有元器件的厂家、型号、参数达到了完美匹配，大大降低了故障率；
4、主控芯片为模拟电路和数字电路搭建而成，不是单片机，不会死机，特别适合高温等复杂恶劣环境下长期工作；
5、由于不是单片机做主控电路，控制指令接收到执行几乎没有延时，特别适合用在高速响应场合。
适合各种中小型自动化设备和仪器，例如：桌面贴片机、剥线机、雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、拿放装置等。
| 说明 | M542H | |||
| 最小值 | 典型值 | 最大值 | 单位 | |
| 输出电流 | 1.5 | - | 4.5(均值3A) | A |
| 输入电源电压 | 18 | 50~80 | 120（含纹波） | VDC |
| 逻辑输入电流 | 7 | 10 | 16 | |
| 步进脉冲频率 | 0 | - | 300 | mA |
| 绝缘电阻 | 500 | MΩ | ||
| 冷却方式 | 自然冷却 | |
| 使用环境 | 场合 | 尽量避免粉尘、油雾及腐蚀性气体 |
| 环境温度 | 0℃-+50℃ | |
| 最高工作温度 | 70℃ | |
| 湿度 | 40-90% RH9 （不能结露和有水珠） | |
| 震动 | 5.9m/S2 Max | |
| 保存温度 | -20℃-125℃ | |
| 重量 | 约280克 | |
